电火花数控切割机床实验步骤
Sg电火花线切割加工是实现工件尺寸加工的一种技术。在一定设备条件下，合理的制定加工工艺路线是保证工件加工质量的重要环节。电火花线切割加工模具或零件的过程，一般可分以下几个步骤。 对图样进行分析和审核分析图样对保证工件加工质量和工件的综合技术指标是有决定意义的第一步。
1. 对图样进行分析和审核
分析图样对保证工件加工质量和工件的综合技术指标是有决定意义的第一步。以冲裁模为例，在消化图样时首先要挑出不能或不易用电火花线切割加工的工件图样，大致有如下几种：
⑴ 表面粗糙度和尺寸精度要求很高，切割后无法进行手工研磨的工件；
⑵ 窄缝小于电极丝直径加放电间隙的工件，或图形内拐角处不允许带有电极死板井架放电间隙所形成的圆角的工件；
⑶ 非导电材料；
⑷ 厚度超过丝架跨距的零件；
⑸ 加工长度超过x,y拖板的有效行程长度，且精度要求较高的工件。
在符合线切割加工工艺的条件下，应着重在表面粗糙度、尺寸精度、工件厚度、工件材料、尺寸大小、配合间隙和冲制件厚度等方面仔细考虑。
电火花线切割又叫线切割，分快走丝、中走丝、慢走丝三种（主要寄给速度不一样），可以加工模具钢，不锈钢，铝等材料，主要用于模具的加工，特别是厚度较大的加工。

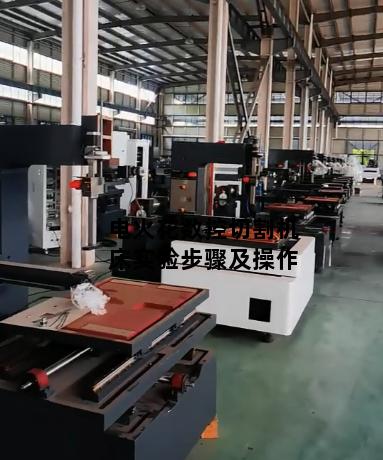

电火花数控切割机床实验步骤及操作
不知道是不是你想要的；这个是好像是操作机床的 1．操作流程
1) 合上电源，按启动以后，系统进行自检，指示灯亮，三轴显示-888.888，规准值显示88-----88；
2) 几秒钟后，系统结束自检，三轴及规准值显示上次关机时的值，主轴悬停，公/英和反打指示灯指示上次关机时的状态；
3) 进行参数设定；
4) 按加工键，可以开始加工；
5) 再按回零键或深度加工到位，自动切断加工波形，主轴回退，报警6
6) 按下消声键取消报警；
7) 按下急停按钮。
8) 关机。
2.手持盒操作
1） 加工
对刀或拉表状态，按“加工”键条件满足的情况下，加工指示灯亮，开始放电加工，同时启动油泵；条件不满足，报警；
加工状态，再按“加工”键，则切断加工电源，关油泵，主轴回退，回退到位，切换到对刀状态，报警。
2） 对刀
加工灯亮时，按“对刀”键，则切断加工电源，关油泵，对刀灯亮，系统转换到对刀状：当对刀灯亮时，该键无效：拉表灯亮时，按“对刀”键，则对刀灯亮，系统转换到对刀状态。
3） 拉表
加工灯亮时，按“拉表”键，则切断加工电压，关油泵，拉表灯亮，系统转换到拉表状态；对刀灯亮时，按“拉表”键，则拉表灯亮，系统转换到拉表状态；
拉表灯亮时，该键无效。
4） 油泵
按“油泵”键，灯亮，油泵启动，开始供应加工液；再按“油泵”键，关油泵。
5） 悬停
按“悬停”键灯亮，主轴旋停，快退/慢退，快进/慢进键无效；再按“悬停”键灯灭，快退/慢退，快进/慢进键有效；
6） 快退/慢退
按“快退”键，主轴快退；再按“慢退”键，主轴慢退；
7） 快进/慢进
按“快进”键，主轴快退；按“慢进”键，主轴慢退；对刀短路，则“快退”键，“慢退”键无效；
