苏州线切割机床中走丝线切割机床走丝机构
Time:2024-12-05 08:32:11
关于苏州线切割机床中走丝的问题，我们总结了以下几点，给你解答：

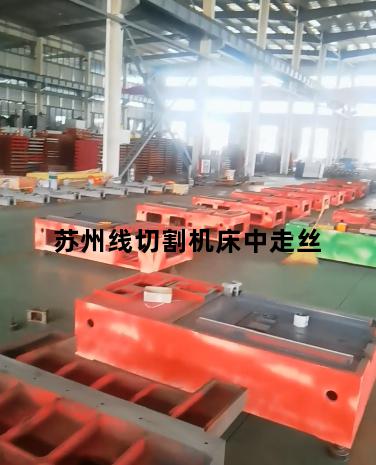

苏州线切割机床中走丝
Sg前面买过汉奇和塞维斯的中走丝，开始还可以，一段时间后光洁度和精度明显不稳定，宝时格的微光面中走丝精度和光洁度相对来说稳定，保持性很好。
很稳定，用了近一年，切割光洁度和精度一致性非常好
你好！
买的是宝时格WGM4闭环中走丝，精度和光洁度比我以前买的瑞均机好。
仅代表个人观点，不喜勿喷，谢谢。
宝时格的中走丝去看了，精度光洁度真的好。后悔已经买了其它中走丝，没钱了，凑合凑合用呗
WGM4不错，以前买的宝玛中走丝一定要用贵的切削液，宝时格的这台WGM4中走丝用很便宜的液割出来的光洁度都比宝玛机好太多。

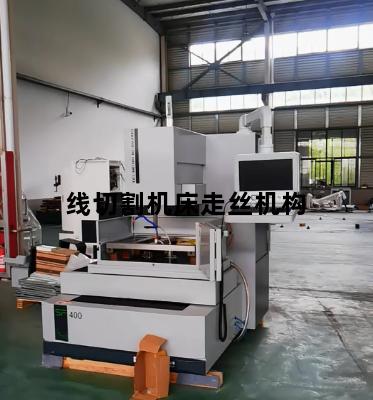

线切割机床走丝机构
线切割机AGIE CU T 150F HSS 走丝机构较复杂,故障率较高。若对该结构不熟悉,一个很小的故障就会影响加工,甚至造成机床停机。
该机构工作过程如下:首先电极丝由放丝机构电机PM6 M1 驱动卷筒将丝放出,由引导*经滚轴控制的Rx1 ( Rx1控制放丝电机速度) ,到摩擦橡胶压力轮,由电极丝校正牵引电机PM2 M2 到滚轴控制的Rx2 ( Rx2控制电极丝校正牵引电机速度) ,经电极丝检测L 2 至偏转滑轮后, 到达穿丝机构的穿丝电机PM10 M3 , 然后经被切割工件到电极丝穿过检测,最后电极丝由皮带一和皮带二夹紧,经电极丝传送带电机PM3 M4 的拖动,电极丝被夹在两根皮带之间送到剪丝机构,由电机PM4 M1 带动圆形剪刀将丝剪断,完成电极丝的整个运行过程。
为了方便AGIE CU T 用户,根据实际维修经验,将易发生故障的部位和故障产生原因以及解决办法提供给同行维修时参考。 开机加工，电极丝不走，其它功能正常。
产生原因及解决办法: 注意观察走丝机构部分,发现橡胶压力轮已被电极丝拉出一圈很深的槽, 电极丝深陷其中,抬动滚轴Rx2 ,校正牵引电机转动,但不能带动电极丝,更换橡胶压力轮或对该橡胶压力轮进行改造,由于该轮外侧由几个垫圈挡住后用螺帽紧固,拆下该轮,与该轮*床身侧的轴配做一个厚约1. 5mm 的垫圈;先装该垫圈,再装橡胶压力轮,外侧只用一个垫圈,最后用螺帽紧固,经上述处理后,电极丝被让开沟槽约2. 0mm , 该压力轮又可继续使用了。 机床无自动穿丝动作,可手动穿丝加工。
产生原因及解决办法:根据电路原理框图,测量自动穿丝电机上有+ 15V 电压,无穿丝动作,说明电路工作正常,穿丝电机有问题,卸下负载,电机能转动,但噪音大,更换同型号穿丝电机后,机床工作正常。
不明白啊 = =！
线切割中走丝机床多少钱
